日立市　二階屋根の銅板製谷板金交換工事｜吹込み対策に谷シーラーも設置

工事のきっかけ

【お問い合わせ内容】
日立市のお客様より、『強い雨の日に、室内で雨漏りが起こった』と、ご相談いただいたことがきっかけです。

【ご提案】
現場調査では、雨漏り箇所の上付近にあるV谷（谷板金）をお調べしたところ、銅製谷板金の穴あきや谷瓦との間にすき間を確認。雨水の流れからすると防水紙の劣化も考えられることから、防水紙を増し張りした上で、ガルバリウム鋼板製の谷板金へ交換する方法をご提案しました。なお、復旧に際しては、吹込み対策として谷シーラーも設置しました。

日立市谷板金修理,屋根材(瓦)

ビフォーアフター

工事基本情報

施工内容: 谷板金修理,屋根材(瓦)

施工期間: 約5日間

使用材料: 谷板金2本（ガルバリウム鋼板製）・改質アスファルトルーフィング・谷シーラー・コーキング材

保証年数: 施工保証2年

工事費用: 42.9万円（足場費用含む）

日立市　/　銅板製谷板金雨漏り　/　ガルバリウム鋼板製谷板金へ交換

こんにちは。街の屋根やさん水戸店です。

日立市で発生した雨漏りを改善するため、二階屋根に設置されていた銅板製の谷板金を交換しました。

今回の谷は、二方向から流れてきた雨水がV字状に集まる『V谷』と呼ばれる形状です。既存の谷板金には穴があき、瓦との取り合い部分からは強風時に雨水が吹き込みやすい状態でした。

そこで今回は、銅板製の谷板金をガルバリウム鋼板製へ交換し、谷下の防水紙を増し張りしたうえで、吹き込みを抑える谷シーラーも設置しました٩( 'ω' )و

二階屋根の銅板製谷板金交換工事【雨漏りの原因となったV谷の調査】

日立市にお住まいのお客様より、『強い雨の日に、室内で雨漏りが起こった』と、ご相談いただきました。

実は、雨漏りしていた室内は、お手洗いでした。お手洗いは毎日使う場所なので、雨漏りするととても気になりますよね(//∇//)

お客様のお困りごとを速やかに解消すべく、現場調査にお伺いしました。

調査の詳しい様子は、こちらをご覧くださいね^^
現場ブログ➤日立市　雨漏り原因の瓦と谷板金の隙間を応急養生｜工事着手までの対策

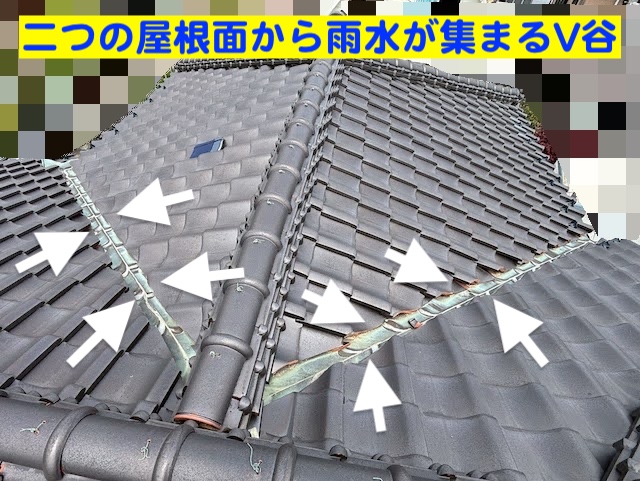

雨漏り箇所の上付近には、二方向の雨水が集まるV谷がありました。

V谷は、八つ谷（やつだに）ともいい、二つの屋根面から流れてきた雨水が合流する、V字状の谷板金です。谷部には雨水が集中するため、屋根の中でも特に雨仕舞い（あまじまい）が重要な場所となります。

ちなみに雨仕舞いとは、雨水を適切に受け流す施工や仕組みです。

雨漏りの入り口となっていたのは、銅板製谷板金と取り合い（境目）にある谷瓦でした。

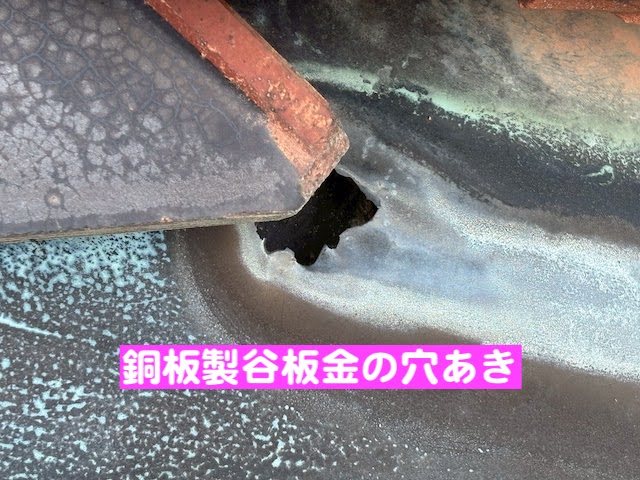

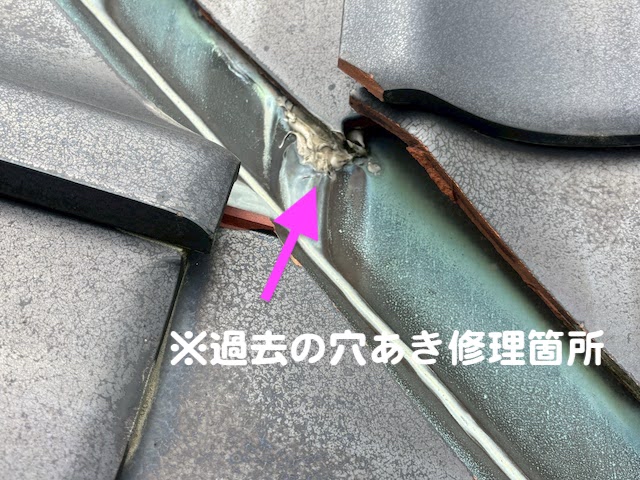

既存の谷板金には銅板が使われていましたが、経年により穴があいていました(>_<)

銅板は耐久性のある材料ですが、瓦を流れた雨水が同じ箇所へ繰り返し落ちることで銅板が摩耗し、穴があくことがあります。銅板だから必ず傷むということではありませんが、瓦との組み合わせや雨水の落ち方によっては、局所的に劣化が進みやすいため注意が必要です。

現地調査では、谷板金にあいた穴だけでなく、谷板金と谷瓦とのすき間も雨漏りに関係していました。

通常の雨は谷板金の中央を流れますが、横風を伴う強い雨では、雨水が谷瓦の下へ押し込まれることがあるんです。おそらく、このすき間からも、大量の雨水が入っていたものと思われます(O_O)

そのため、新しい谷板金へ交換するだけではなく、瓦との取り合い部分からの吹き込みを抑える対策も必要と判断しました。

調査結果から、防水紙が傷んでいる可能性も高いことから、防水紙を増し張りして谷板金を交換する方法をご提案しました。

谷板金交換と聞くと、谷板金だけを取り替える工事のように思われるかもしれませんね^^

しかし実際には、谷板金の上へ重なっている谷瓦を取り外さなければ、既存板金の撤去や新しい板金の設置はできません。今回は棟瓦も谷へ干渉していたため、谷瓦だけでなく棟瓦も必要な範囲まで部分的に解体する必要がありました。

二階屋根の銅板製谷板金交換工事【吹込み対策に谷シーラーも設置】

それでは、谷板金交換の様子をお届けします。

手順は、

①屋根瓦を一時取り外して銅製谷板金を撤去
②防水紙増し張り
③ガルバリウム鋼板製谷板金の設置
④屋根瓦の復旧

です。

なお今回は、谷瓦との取り合いのすき間も雨水浸入の原因だったことから、吹込み対策に谷シーラーも設置しました。

銅製谷板金の撤去

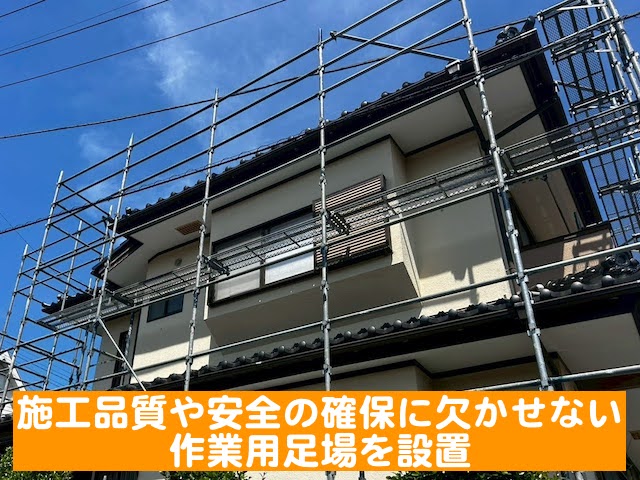

まず、足場を仮設しました。

というのも、今回施工するV谷は二階屋根にあったんです。職人の安全確保と確実な施工のために足場を設置しました。

谷板金交換では、板金だけでなく周囲の瓦を一時的に取り外し、材料や工具を扱う作業が続きます。高所で無理な体勢にならず、細部まで丁寧に作業できる作業環境を整えることも、施工品質に大きく関わっているんですよ〜

谷板金の交換に必要な範囲を見極めながら、干渉する谷瓦と棟瓦を一枚ずつ慎重に取り外し、既存の銅板製谷板金を撤去しました。

屋根瓦は再利用するため、割れや欠けが生じないように慎重な取り扱いが求められます。また、必要以上に屋根を広く解体せず、雨漏り原因を改善できる範囲へ工事を絞ることで、お客様の費用負担を抑えられるんです。

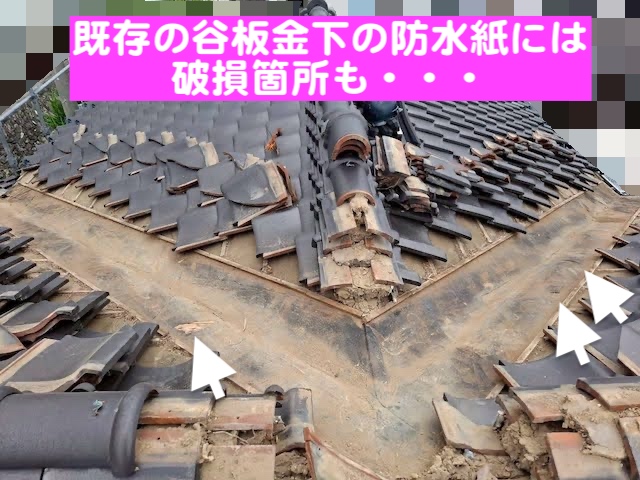

既存の谷板金を撤去すると、普段は見えない防水紙や下地を確認できます。瓦屋根は瓦だけで雨を防いでいるのではなく、その下にある防水紙が二次防水として建物を守っているんです。

新しい谷板金を取り付ける前に、雨水が回った形跡や下地の状態を確認し、劣化状態を見極めて必要により補修しているんですよ^^

防水紙増し張り

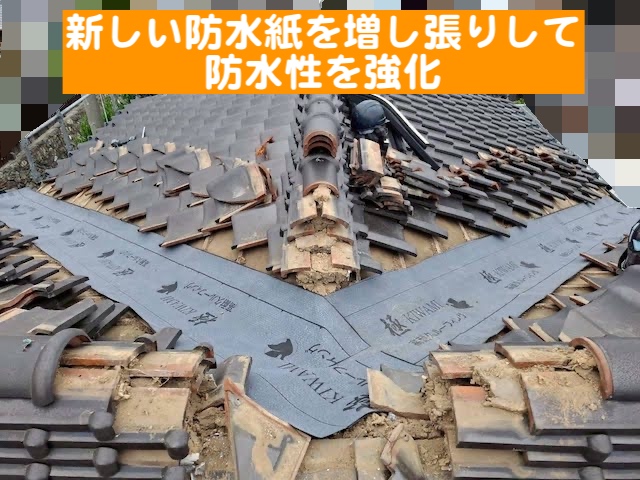

既存の防水層に破損箇所も見つかったことから、補強目的で谷板金下に新しい防水紙を増し張りしました。

谷板金は屋根表面を流れる雨水を受ける一次防水ですが、その下にある防水紙は、万一板金の内側へ雨水が回った際に建物内部への浸入を抑える役割があるんです。

防水紙は完成後には見えなくなる部分ですが、私たちは『見えなくなるところほど丁寧に』という気持ちで施工しています。お客様には完成後には見えませんが、この積み重ねが長く安心して暮らせる屋根につながると考えています(๑>◡<๑)

ガルバリウム鋼板製谷板金の設置・復旧

新しい谷板金には、耐久性と防錆性に配慮したガルバリウム鋼板を使用しました。現場ごとに屋根の角度や瓦の納まりが少しずつ異なるため、既製品をそのまま使うのではなく、谷の形状や長さを現地で採寸し、既存の谷板金よりも少し大きめの寸法で製作しています。

雨水を受ける幅に余裕を持たせることで、谷の中央へ雨水を集めてスムーズに排水できるようになり、さらには周囲の瓦との取り合いも考えた形状に加工しているんですよ〜

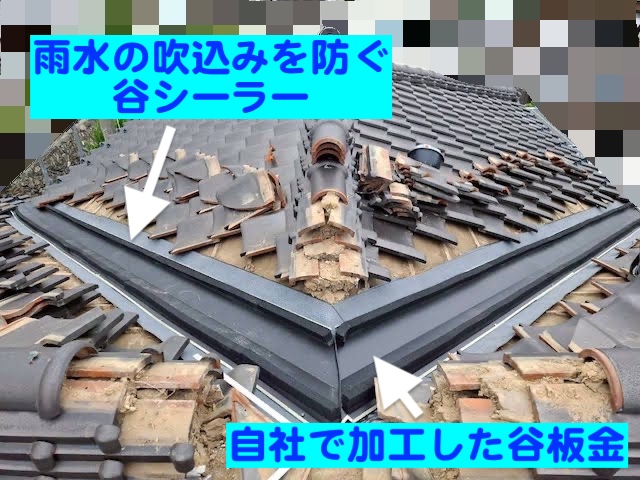

新しい谷板金と瓦の取り合い部分には、谷シーラーを設置しました。谷シーラーは、風に押された雨水が瓦の隙間から内側へ吹き込むのを抑えるための部材です。防水紙、谷板金の幅、谷瓦との重なり、シーラーを上手に組み合わせることで、V谷全体の雨仕舞いが仕上がります(^_^)v

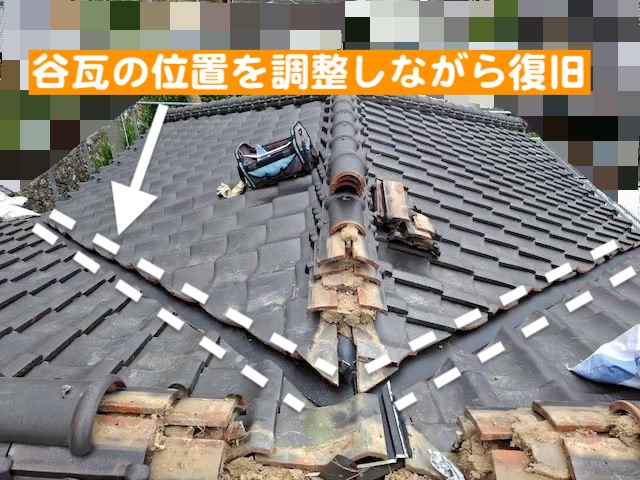

谷シーラーを設置後、取り外していた谷瓦を元の位置へ復旧しました。

瓦を谷板金へ寄せすぎると雨水の流れを妨げ、反対に隙間が広すぎると吹き込みやすくなるため、排水に必要な幅を確保しながら一枚ずつ納まりを調整します。谷板金交換では、板金だけでなく、復旧する瓦の位置調整までが重要な工程なんですよ^^

谷板金交換完成

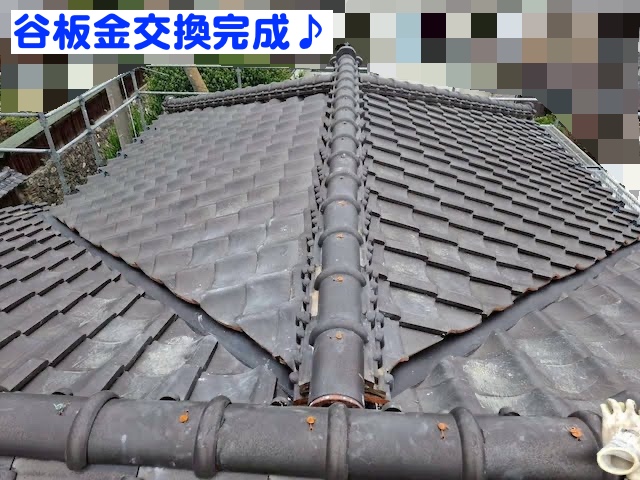

雨漏りの原因となったV谷の谷板金交換が完了しました♫

今回の谷板金交換では、穴のあいた銅板製谷板金を撤去し、防水紙を増し張りしたうえで、ガルバリウム鋼板製の谷板金へ交換し、谷シーラーも設置しました。谷板金交換は、板金だけを取り替えれば終わる工事ではなく、施工後見えなくなる防水紙や谷瓦との納まりまで整えることが、技術力が問われるポイントです。

お客様がこれからも安心してお住まいいただける屋根になり、『雨漏りの不安が解消できて良かった』と、感じていただける工事になっていれば幸いです( ^ω^ )

二階屋根の銅板製谷板金交換工事【まとめ】

日立市の二階屋根で、雨漏り原因となっていたV谷の谷板金交換を行いました。

谷板金交換は、板金だけを新しくすれば終わる工事ではありません。防水紙の補強や谷シーラーの設置、谷瓦との納まりまで整えることで、はじめて雨漏りを防ぐ雨仕舞いが完成します。

見えなくなる部分が多い工事だからこそ手を抜かず、お客様がこれからも安心して暮らせる屋根を目指し、一つひとつの工程を丁寧に施工しました。

雨漏りにお困りの際は、街の屋根やさん水戸店にご相談ください。

今回の現場のように、「強い雨の日だけ雨漏りする」ケースは少なくありません。そのまま様子を見ているうちに被害が広がってしまうこともあるため、気になる症状があれば早めに点検しましょうね(^_^)/
